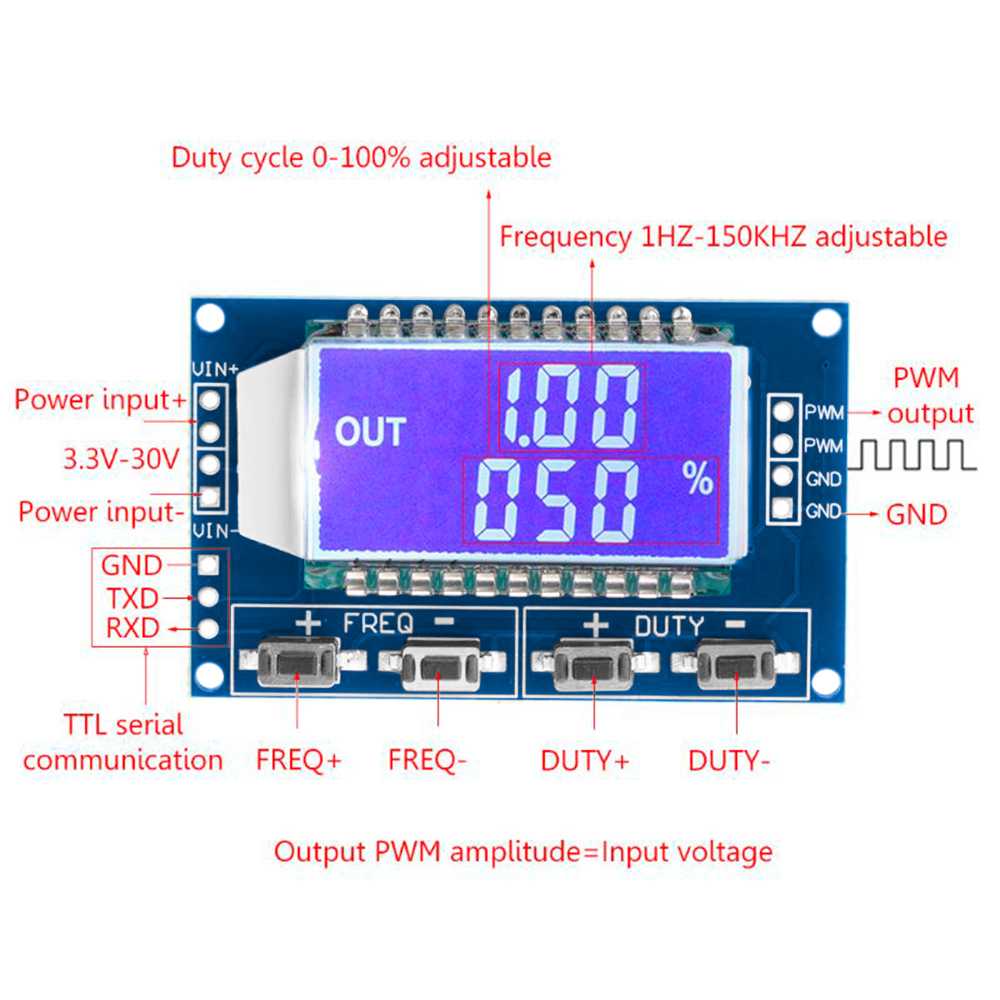

Módulo Generador de Señal PWM Frecuencia Pulso Ciclo de Trabajo Ajustable 1Hz/150 kHz 3.3/30 V Pantalla LCD

Pantalla LCD que muestra la frequency (frecuencia) y el duty cycle (ciclo de trabajo). La frecuencia y el ciclo de trabajo pueden ser ajustados

Amplio rango de frecuencias con gran precisión
Comunicación TTL

La frecuencia se divide en 4 rangos. que se seleccionan automaticamente

XXX (Sin puntos decimales): El rango va desde 1Hz hasta 999Hz

X.XX (punto en las centenas): El rango va desde 1.00Khz hasta  9.99Khz

XX.X (punto en las decenas): El rango va desde 10.0 kHz hasta 99.9 kHz

X.X.X (punto en las decenas y las centenas): El rango va desde 1KHz hasta 150KHz

Valor en pantalla de la frecuencia

100 Indica una salida de 100Hz por pulso

1.01 Indica una salida de 1.01K por pulso

54.1 Indica una salida de 54.1 kHz por pulso

1.2.4 Indica una salida de 124 kHz por pulso

Rango de ciclo de trabajo: 0 ~ 100%

El módulo tiene 4 botones independientes para aumentar o disminuir la frecuencia (FREQ) y el ciclo de trabajo (DUTY). Si el botón se mantiene presionado, el valor se incrementará o reducirá más rapidamente

Los valores se mantienen aunque se desconecte el módulo de la corriente

Voltaje de trabajo: 3.3 ~ 30V

Rango de frecuencia: 1Hz ~ 150KHz

Ciclo de trabajo: 0-100%

Precisión de frecuencia: la precisión en cada área es aproximadamente del 2%

Capacidad de carga de la señal: la corriente de salida puede ser de aproximadamente 5 ~ 30 mA

Amplitud de salida: Amplitud PWM igual a la tensión de alimentación

Temperatura ambiente: -20 ~ +70

Tamaño: 52 x 32 mm

Rango de aplicación:

Se puede usar como un generador de señal de onda cuadrada, generar señal de onda cuadrada para el desarrollo experimental; generar una señal de onda cuadrada para controlar el controlador del motor; generar pulsos ajustables para MCU; Generación de un pulso ajustable para controlar el circuito relevante (aplicación de velocidad de regulación PWM, etc.)

Estándar de comunicación: 9600 bps Bits de datos: 8

Bit de parada: 1

Dígito de control: Ninguno

Control de flujo: Ninguno

Ajuste de la frecuencia del PWM

"F101": Ajusta la frecuencia a 101 HZ (001 a 999)

"F1.05": Ajusta la frecuencia a 1.05 KHZ (1.00 a 9.99)

"F10.5": Ajusta la frecuencia a 10.5 kHz (10.0 a 99.9)

"F1.0.5": Ajusta la frecuencia a 105 KHz (1.0.0 a 1.5.0)

Ajuste del ciclo de trabajo

DXXX": Ajusta el ciclo de trabajo en XXX (001 ~ 100)

Lectura de los parámetros

Enviar la cadena "read" para leer los parámetros establecidos

Si establece con éxito: DOWN

Si no puede establecer: FALL

Versión Bulk (envío sin embalaje, se envía en un sobre y una bolsa de plástico)

Contenido del paquete:

1 Módulo
